- 商品名称: 3.6/6kV～26/35kV交联聚乙烯绝缘电力电缆
- 商品编号: 1008664419191578624
本产品按GB/T12706-2008《额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆》标准生产，同时还根据用户需要按国际电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产。
产品标准
本产品按GB/T12706-2008《额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆》标准生产，同时还根据用户需要按国际电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产。
适用范围
本产品适用于工频额定电压3.6/6kV～26/35kV输配电线路作配送电能之用。
使用特性
3.1工频额定电压：U0/U（Um）3.6/6(7.2)kV～26/35(40.5)kV
3.2电缆导体的允许长期工作max温度90℃
3.3短路时(持续时间不超过5s)电缆导体允许最高温度不超过250℃：
3.4电缆敷设时环境温度应不低于0℃。
3.5电缆弯曲半径：三芯电缆不小于电缆外径15倍, 单芯电缆不小于电缆外径20倍。
-

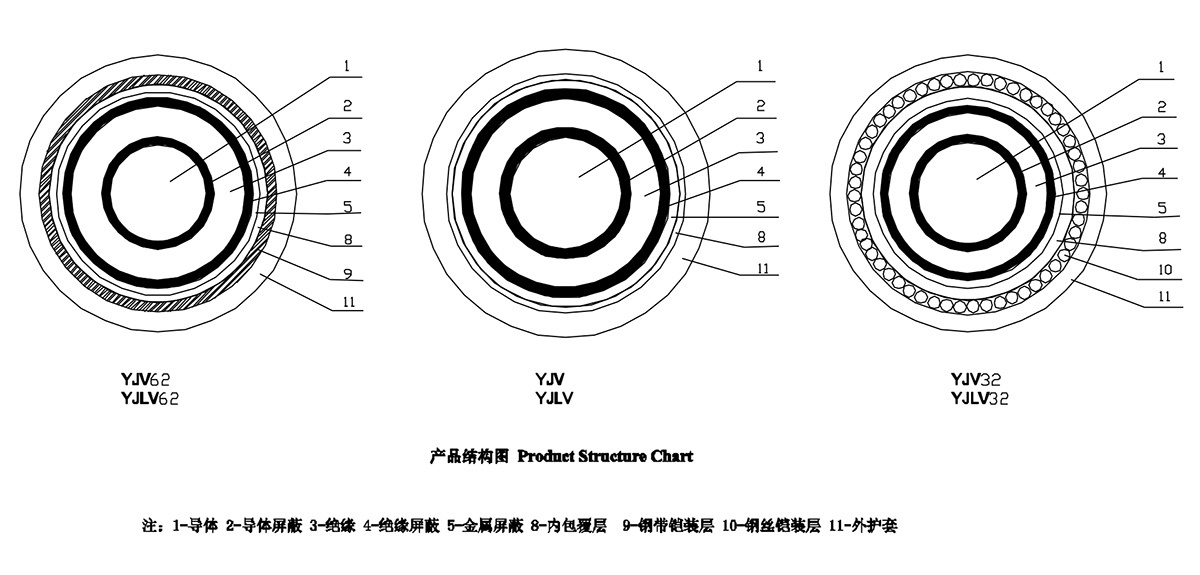

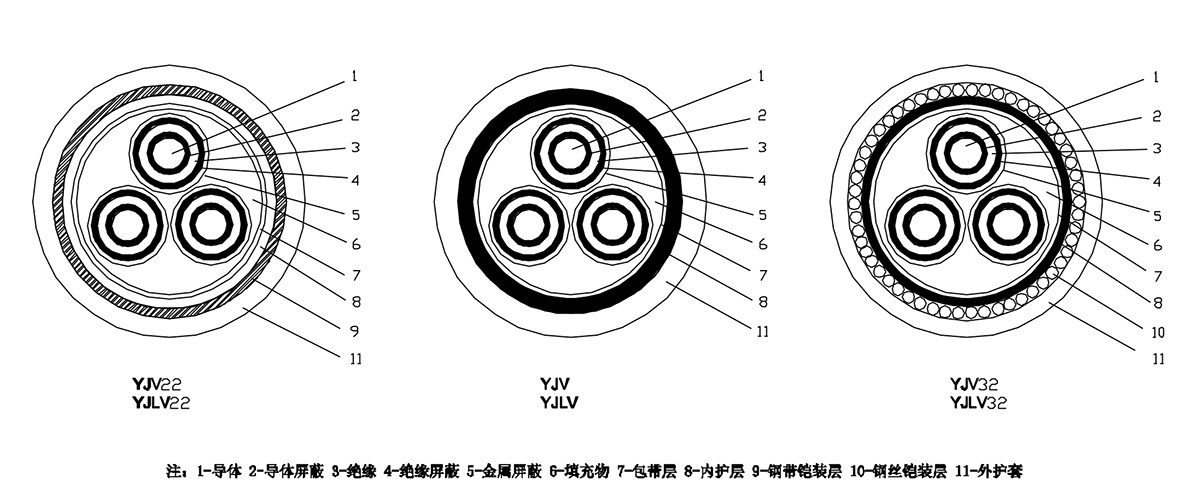

电缆的型号
型 号
名 称
使用范围
YJV
铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆
室内、隧道及电缆沟等场所，不能承受机械外力。单芯电缆不允许敷设在磁性管道中.
YJLV
铝芯交联聚乙烯绝缘聚氯乙烯护套电力电缆
YJY
铜芯交联聚乙烯绝缘聚乙烯护套电力电缆
YJLY
铝芯交联聚乙烯绝缘聚乙烯护套电力电缆
YJV22
铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
室内、隧道、电缆沟内埋地敷设等，能承受一定的机械外力，但不能承受大的拉力。
YJLV22
铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
YJV23
铜芯交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆
YJLV23
铝芯交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆
YJV32
铜芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆
室内、隧道、电缆沟、竖井或埋地敷设等，能承受机械外力和一定的拉力。
YJLV32
铝芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆
生产范围
型 号
芯 数
额定电压 kV
3.6/6
6/6
6/10
8.7/10
8.7/15
12/20
18/20
18/30
21/35
26/35
导体标称截面 mm2
YJV
YLJY
YJY
YJLY
1
25～800
25～800
25～800
25～800
25～800
25～800
25～800
3
25～500
25～500
25～500
25～500
25～500
25～500
25～500
YJV22
YJLV22
YJV23
YJLV23
1
25～800
25～800
25～800
25～800
25～800
25～800
25～800
3
25～500
25～500
25～500
25～500
25～500
25～500
25～500
YJV32
YJLV23
1
25～800
25～800
25～800
25～800
25～800
25～800
25～800
3
25～500
25～500
25～500
25～500
25～500
25～500
25～500
电缆运行条件
1、在空气中敷设
1.1单芯电缆平行敷设时中心距离:185mm2及以下为电缆直径的2倍,240mm2及以上为90mm.。
1.2周围环境空气温度：40℃
1.3导体的长期最高工作温度：90℃
1.4不同环境温度载流量的修正系数
环境空气温度
20℃
25℃
30℃
35℃
40℃
45℃
50℃
修正系数(k)
1.18
1.14
1.10
1.05
1.00
0.95
0.89
2、直埋敷设
2.1单芯电缆不接触敷设时，电缆中心距离为电缆直径的2倍。
2.2土壤温度：25℃
2.3导体的长期最高工作温度：90℃
2.4土壤温度系数：1.0℃.m/w
2.5直埋深度:0.7m
2.6不同土壤温度下载流量的修正系数
土壤温度 15℃
20℃
25℃
30℃
35℃
40℃
45℃
修正系数(k)
1.07
1.04
1.00
0.96
0.92
0.87
0.83
-
电缆安装使用
1、电缆的选择
1.1电缆的额定电压U0/U(Um)示为:U0是电缆设计用的导体对地或金属屏蔽之间的额定工频电压,U是电缆设计用的导体间的额定工频电压,Um是设备可承受的最高系统电压的最大值。
1.2根据电缆的敷设环境及负荷的不同，正确设计选择电缆的型号规格。非铠装型适用于架空、室内、隧道、电缆沟等场合，不能承受机械外力作用；铠装型同非铠装适用的条件外可直埋于地下，能承受一定的机械外力作用。单芯电缆不允许敷设在产生磁性管道中。易燃易暴、化学腐蚀性及高温、低温等场合应选择特殊型号的电缆。
2、储存和运输
电缆在储存中，应规范包装避免长期露天阳光暴晒，两端头可靠密封，不允许长期存放与潮湿的环境中且电缆盘不能平放。运输时应考虑盘高并有效固定，吊装时不允许几盘同时吊装，严禁从高处推下。
3、敷设和安装
3.1电缆应按照有关电力规程敷设。电缆在敷设时，应采用合理的操作方法和工具，如放线架、导辊等，防止电缆受到机械损伤。电缆接近热源、多棵电缆靠近敷设、土壤水分迁移、阳光直接照射、并行负载不平衡等，将影响电缆载流量和电缆的使用寿命。
3.2电缆穿管敷设时，管道内径不小于电缆外径的1.5倍,三棵单芯电缆穿管时，管内径应足够大，防止电缆受挤压。通常管线配合是管内电缆总面积不超过管子内孔面积的40%。
3.3电缆应在不低于0℃的环境下敷设。低于0℃时必须预先加热，否则在弯曲过程中会损伤电缆绝缘。
3.4电缆敷设组间影响
电缆在下列布置情况下,回路周围空气自由循环、可不考虑影响载流量降低系数。
3.4.1回路水平方向净距离不小于2倍单根电缆外径;
3.4.2回路垂直方向净距离不小于4倍单根电缆外径;
3.4.3水平方敷设回路超过3个;
3.5当采用牵引导体夹头方式敷设时，允许最大牵引力为P=OA(N)。其中A为导体截面（mm2），O为抗拉强度，铜导体为50N/mm2，铝导体为30N/mm2。
4、试验
安装结束后电缆进行绝缘电阻测试和直流耐压试验、泄露电流测量，历时15min.
