0.6/1kV架空绝缘电缆

本产品按GB/T12572-2008《额定电压0.6/1kV及以下架空绝缘电缆》及IEC60502《额定电压1-30kV挤包绝缘电力电缆及附件》等标准制造。

关键词:

所属分类:

发送邮件:

  • 产品描述
  • 产品参数
  • 安装使用
    • 商品名称: 0.6/1kV架空绝缘电缆
    • 商品编号: 1008664340057645056

    本产品按GB/T12572-2008《额定电压0.6/1kV及以下架空绝缘电缆》及IEC60502《额定电压1-30kV挤包绝缘电力电缆及附件》等标准制造。

    1、产品标准

    本产品按GB/T12572-2008《额定电压0.6/1kV及以下架空绝缘电缆》及IEC60502《额定电压1-30kV挤包绝缘电力电缆及附件》等标准制造。

    2、使用特性

    2.1 额定电压 (U0/U): 0.6/1kV

    2.2电缆导体的允许长期工作不超过温度:

    聚氯乙烯、聚乙烯绝缘架空电缆:70℃;

    交联聚乙烯绝缘架空电缆:90℃;

    2.3短路时(最长持续时间不超过5s)电缆导体允许最高温度应不超过:

    聚氯乙烯绝缘架空电缆:160℃;

    聚乙烯绝缘架空电缆:130℃;

    交联聚乙烯绝缘架空电缆:250℃

    2.4电缆敷设时环境温度应不低于-20℃。

    2.5电缆的允许弯曲半径:

    电缆外径D小于25mm时,应不大于电缆外径的4倍。

    电缆外径D等于或大于25mm时,应不大于电缆外径的6倍。

    2.6当电缆使用于交流系统时,电缆的额定电压至少应等于该系统的额定电压;当电缆使用于直流系统时,该系统的额定电压应不大于电缆额定电压的1.5倍。

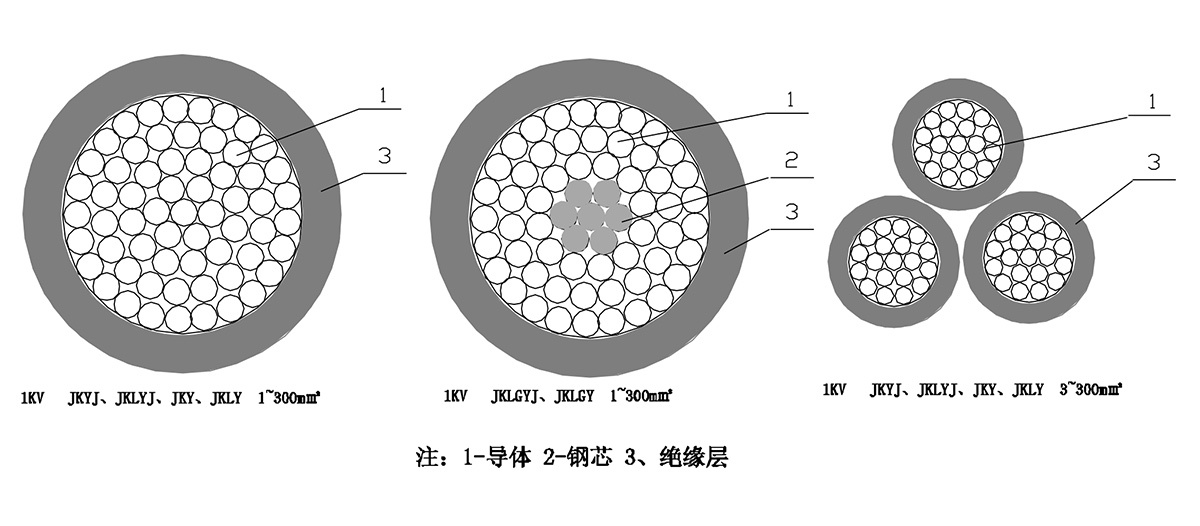

    产品结构图

    说明: 1、导体 2、钢芯 3、绝缘层

  • 电缆的型号、名称



    型 号

    名      称

    使用范围

    JKV

    铜芯聚氯乙烯绝缘架空电缆



    本产品适用于交流1kV及以下绝缘架空电力线路

    JKLV

    铝芯聚氯乙烯绝缘架空电缆

    JKLHV

    铝合金芯聚氯乙烯绝缘架空电缆

    JKY

    铜芯聚乙烯绝缘架空电缆

    JKLY

    铝芯聚乙烯绝缘架空电缆

    JKLHY

    铝合金芯聚乙烯绝缘架空电缆

    JKYJ

    铜芯交联聚乙烯绝缘架空电缆

    JKLYJ

    铝芯交联聚乙烯绝缘架空电缆

    JKLHYJ

    铝合金芯交联聚乙烯绝缘架空电缆

    JKLGV

    钢芯铝绞线芯聚氯乙烯绝缘架空电缆

    JKLGY

    钢芯铝绞线芯聚乙烯绝缘架空电缆

    JKLGYJ

    钢芯铝绞线芯交联聚乙烯绝缘架空电缆



    生产范围



    型    号

    芯    数

    导体标称截面   (mm2)

    铜导体

    铝导体

    JKV、JKY、JKYJ

    JKLV、JKLHV、JKLY、JKLHY、



    1~4

    10~300

    -

    JKLYJ、JKLHYJ、JKLGV、JKLGY、JKLGYJ

    2、4

    10~300

    -

    JKLV、JKLY、JKLYJ

    3+K

    10~300

    K:承载芯

  • 电缆运行条件

    1、在空气中敷设

    1.1单芯电缆平行敷设时中心距离:185mm2及以下为电缆直径的2倍,240mm2及以上为90mm.。
    1.2 周围环境空气温度:40℃
    1.3导体的长期最高工作温度:70℃

    2、直埋敷设

    2.1单芯电缆不接触敷设时,电缆中心距离为电缆直径的2倍。
    2.2土壤温度:25℃
    2.3导体的长期最高工作温度:70℃ ;土壤温度系数:1.0℃.m/w
    2.4直埋深度:0.7m

    电缆安装使用

    1、电缆的选择

    1.1电缆的额定电压U0/U(Um)示为:UO是电缆设计用的导体对地或金属屏蔽之间的额定工频电压,U是电缆设计用的导体间的额定工频电压,Um是设备可承受的最高系统电压的最大值。
    1.2根据电缆的敷设环境及负荷的不同,正确设计选择电缆的型号规格。非铠装型适用于架空、室内、隧道、电缆沟等场合,不能承受机械外力作用;铠装型同非铠装适用的条件外可直埋于地下,能承受一定的机械外力作用。单芯电缆不允许敷设在产生磁性管道中。易燃易暴、化学腐蚀性及高温、低温等场合应选择特殊型号的电缆。

    2、储存和运输

    2.1电缆在储存中,应规范包装避免长期露天阳光暴晒,两端头可靠密封,不允许长期存放于潮湿的环境中且电缆盘不能平放。运输时应考虑盘高并有效固定,吊装时不允许几盘同时吊装,严禁从高处推下。

    3、敷设安装

    3.1电缆敷设应采用专用工具,如放线架、导辊等,敷设过程中防止机械损伤,远离热源。
    3.2 电缆穿管敷设时,管道内径不小于电缆外径的1.5倍,多根电缆穿管时禁止电缆拧绞挤压,管道有足够的容量,要求电缆的总面积不超过管内总面积的40%.
    3.3电缆敷设最低温度不低于0℃,弯曲半径不小于20倍。
    3.4当采用牵引导体夹头方式敷设时,允许最大牵引力为P=OA(N),A导体截面. O为50N/mm2(铜)和30N/mm2(铝)。

    4、试验

    安装结束后电缆不带负荷下进行绝缘电阻测试,必要时可进行交流工频耐压试验,历时1min.
