低烟低卤电力电缆

企业标准Q/R-TW6004-2002,本标准等效采用GB12666.6B-1990。

关键词:

所属分类:

发送邮件:

  • 产品描述
  • 产品参数
  • 安装使用
    • 商品名称: 低烟低卤电力电缆
    • 商品编号: 1008663867699322880

    企业标准Q/R-TW6004-2002,本标准等效采用GB12666.6B-1990。

    1、产品标准

    企业标准Q/R-TW6004-2002,本标准等效采用GB12666.6B-1990。

    2、用途

    本产品适用于交流额定电压0.6/1kV塑料绝缘电力电缆、450/750V塑料绝缘控制电缆、450/750V及以下电气装备用电线电缆所使用的场所,特别是地铁、大型商场、核电站等,而同时要求较高的高温、耐火、易燃的各类输配电、控制、报警和消防等线路。

    3、使用特性

    3.1额定电压:U0/U,按不同产品系列分别从300/300V到0.6/1kV

    3.2电缆导体的允许长期工作最高温度分别为:70℃、90℃、105℃

    3.3短路时(最长持续时间不超过5s)电缆导体允许最高温度不超过:70℃时160℃;90℃时250℃

    3.4电缆敷设时环境温度应不低于0℃。

    3.5电缆弯曲半径,执行相应非阻燃产品标准的规定。

    3.6高阻燃特性。

    3.7隔氧型高阻燃电缆用于要求通过IEC332-3A类要求比较高的阻燃场所

    3.8在上环境下所测得电缆的载流量不低于相应型号规格的普通电缆工作条件下的载流量值。

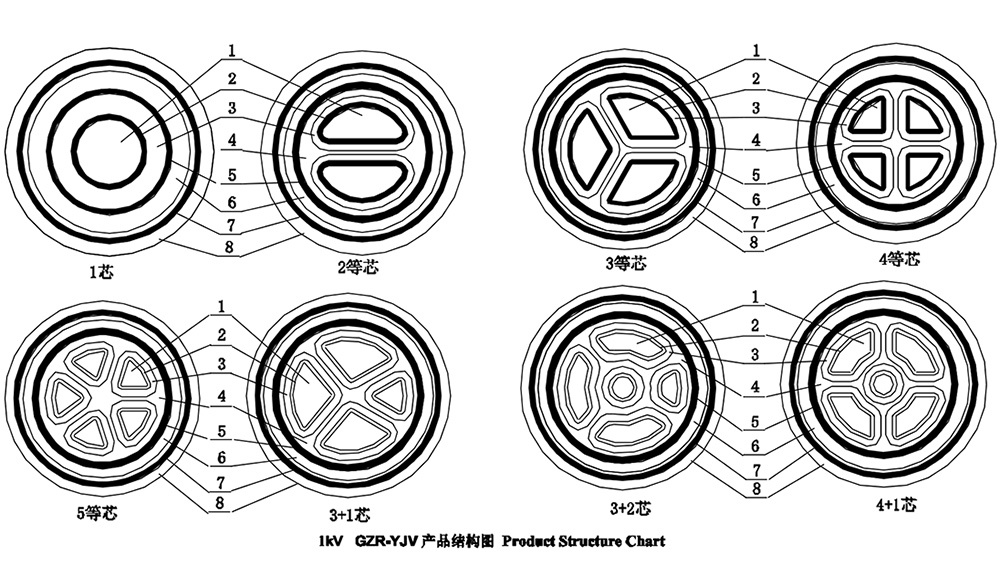

    说明:1-导体 2-耐火层 3-绝缘层  4-阻燃填充物 5-阻燃包覆层 6-隔氧层  7-阻燃包覆层  8-外护套

  • 电缆的型号、名称



    型     号

    额定电压

    名    称

    DL-YJV
    DLYJV22

    0.6/1 kV

    交联聚乙烯绝缘低烟低卤(低烟无卤)电力电缆

    GZR-YJV
    GZR-YJV22

    交联聚乙烯绝缘隔氧层阻燃电力电缆

    DL-KYJV
    DL-KYJVP
    DL-KYJV22
    DL-KYJVP22

    450/750V

    交联聚乙烯绝缘低烟低卤(低烟无卤)控制电缆

    交联聚乙烯绝缘屏蔽低烟低卤(低烟无卤)控制电缆

    GZR-KYJV
    GZR-KYJVP
    GZR-KYJV22
    GZR-KYJVP22

    450/750V

    交联聚乙烯绝缘隔氧层阻燃控制电缆

    交联聚乙烯绝缘屏蔽隔氧层阻燃控制电缆



    注:

    1.表中列出型号均为每个品种系列的代表。

    2.成品电缆的导体电阻、绝缘电阻、耐压试验、载流量、敷设后的直流耐压试验等参照相应的各普通电缆。

  • 电缆运行条件

    1、在空气中敷设

    1.1单芯电缆平行敷设时中心距离:185mm2及以下为电缆直径的2倍,240mm2及以上为90mm.。
    1.2 周围环境空气温度:40℃
    1.3导体的长期最高工作温度:70℃

    2、直埋敷设

    2.1单芯电缆不接触敷设时,电缆中心距离为电缆直径的2倍。
    2.2土壤温度:25℃
    2.3导体的长期最高工作温度:70℃ ;土壤温度系数:1.0℃.m/w
    2.4直埋深度:0.7m

    电缆安装使用

    1、电缆的选择

    1.1电缆的额定电压U0/U(Um)示为:UO是电缆设计用的导体对地或金属屏蔽之间的额定工频电压,U是电缆设计用的导体间的额定工频电压,Um是设备可承受的最高系统电压的最大值。
    1.2根据电缆的敷设环境及负荷的不同,正确设计选择电缆的型号规格。非铠装型适用于架空、室内、隧道、电缆沟等场合,不能承受机械外力作用;铠装型同非铠装适用的条件外可直埋于地下,能承受一定的机械外力作用。单芯电缆不允许敷设在产生磁性管道中。易燃易暴、化学腐蚀性及高温、低温等场合应选择特殊型号的电缆。

    2、储存和运输

    2.1电缆在储存中,应规范包装避免长期露天阳光暴晒,两端头可靠密封,不允许长期存放于潮湿的环境中且电缆盘不能平放。运输时应考虑盘高并有效固定,吊装时不允许几盘同时吊装,严禁从高处推下。

    3、敷设安装

    3.1电缆敷设应采用专用工具,如放线架、导辊等,敷设过程中防止机械损伤,远离热源。
    3.2 电缆穿管敷设时,管道内径不小于电缆外径的1.5倍,多根电缆穿管时禁止电缆拧绞挤压,管道有足够的容量,要求电缆的总面积不超过管内总面积的40%.
    3.3电缆敷设最低温度不低于0℃,弯曲半径不小于20倍。
    3.4当采用牵引导体夹头方式敷设时,允许最大牵引力为P=OA(N),A导体截面. O为50N/mm2(铜)和30N/mm2(铝)。

    4、试验

    安装结束后电缆不带负荷下进行绝缘电阻测试,必要时可进行交流工频耐压试验,历时1min.
