阻燃型电力电缆

本产品按企标Q/R-TW6001-2000同时,产品阻燃特性执行IEC332外,其它均等效采用该产品相应的非阻燃型产品的国家标准。

关键词:

所属分类:

发送邮件:

  • 产品描述
  • 产品参数
  • 安装使用
    • 商品名称: 阻燃型电力电缆
    • 商品编号: 1008663829912838144

    本产品按企标Q/R-TW6001-2000同时,产品阻燃特性执行IEC332外,其它均等效采用该产品相应的非阻燃型产品的国家标准。

    1、产品标准

    1.1本产品按企标Q/R-TW6001-2000同时,产品阻燃特性执行IEC332外,其它均等效采用该产品相应的非阻燃型产品的国家标准。

    1.2阻燃电力电缆等效采用GB/T12706-2002。

    1.3阻燃控制电缆等效采用GB9330-1988。

    1.4阻燃安装电线电缆等效采用GB5023-1987、JB8734-1998。

    2、用途

    本产品适用于非阻燃型电力电缆、电气装备用电线电缆相应产品适用的一切使用场所,而同时要求阻燃的环境及条件。

    3、使用特性

    3.1额定电压:U0/U,按不同产品系列分别从300/300V到26/35kV

    3.2电缆导体的允许长期工作最高温度分别为:70℃、90℃、105℃

    3.3短路时(最长持续时间不超过5s)电缆导体允许最高温度不超过:70℃时160℃;90℃时250℃

    3.4 电缆敷设时环境温度应不低于0℃。

    3.5电缆弯曲半径,执行相应非阻燃产品标准的规定。

    3.6阻燃特性按阻燃类别可分为A、C二类(不推荐B类)。

    3.7 ZR(A)型阻燃电缆用于要求通过IEC332-3A类要求比较高的阻燃场所。

    3.8单根电缆达到通过IEC332-1(2)不延燃的要求即自行熄灭。多根或成束电缆在通过IEC332-3后仅在一定范围内燃烧并能自行熄灭。

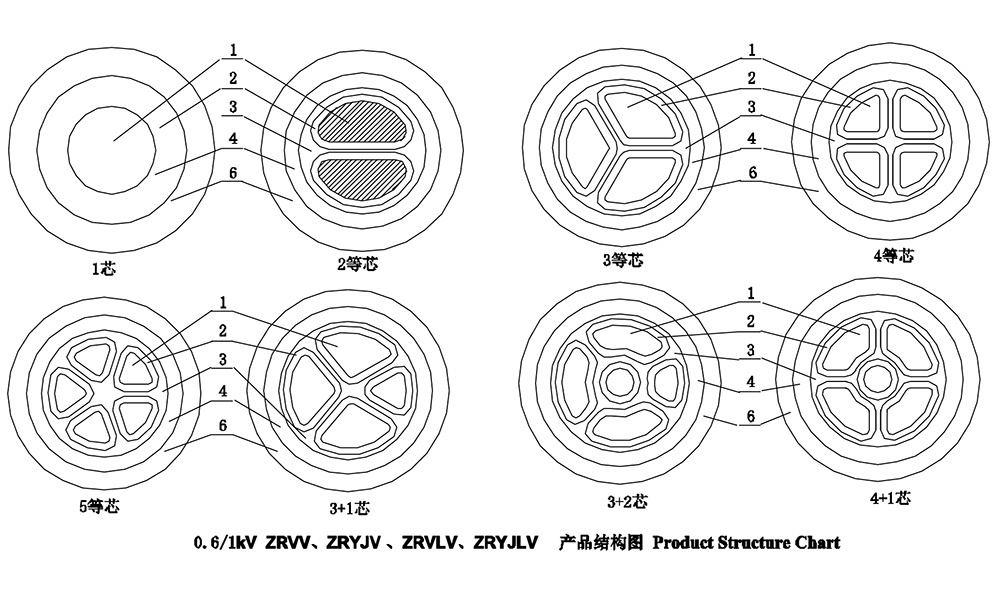

  • 电缆的型号、名称



    型号

    额定电压

    名称

    ZR(A)-VV、ZR(C)-VV

    ZR(A)-VLV、ZR(C)-VLV

    ZR(A)-VV22 、ZR(C)-VV22

    ZR(A)-VLV22、ZR(C)-VLV22

    0.6/1kV



    铜芯聚氯乙烯绝缘阻燃电力电缆

    铝芯聚氯乙烯绝缘阻燃电力电缆

    RVVZ

    0.6/1kV

    铜芯聚氯乙烯绝缘阻燃电力软电缆

    ZR(A)-YJV、ZR(C)-YJV

    ZR(A)-YJLV、ZR(C)-YJLV

    ZR(A)-YJV22 、ZR(C)-YJV22

    ZR(A)-YJLV22、ZR(C)-YJLV22

    0.6/1 kV~

    8.7/115kV

    铜芯交联聚乙烯绝缘聚氯乙烯护套阻燃电力电缆

    铝芯交联聚乙烯绝缘聚氯乙烯护套电力电缆

    ZR(A)-KVV、ZR(C)-KVV

    ZR(A)-KVVR、ZR(C)-KVVR

    ZR(A)-KVVP、ZR(C)-KVVP

    ZR(A)-KVV22、ZR(C)-KVV22

    ZR(A)-KVVR22、ZR(C)-KVVR22

    ZR(A)-KVVP22、ZR(C)-KVVP22

    ZR(A)-KYJV、ZR(C)-KYJV

    ZR(A)-KYJVP、ZR(C)-KYJVP

    ZR(A)-KYJV22、 ZR(C)-KYJV22

    ZR(A)-KYJVP22、ZR(C)-KYJVP22

    450/750V

    铜芯聚氯乙烯绝缘阻燃控制电缆

    铜芯聚氯乙烯绝缘阻燃控制软电缆

    铜芯聚氯乙烯绝缘金属屏蔽铠装阻燃控制电缆

    ZR(A)-BV、ZR(C)-BV

    ZR(A)-BLV、ZR(C)-BLV

    ZR(A)-BVR、ZR(C)-BVR

    ZR(A)-RV、ZR(C)-RV

    ZR(A)-RVP、ZR(C)-RVP

    ZR(A)-RVVP、ZR(C)-RVVP

    ZR(A)-AVR、ZR(C)-AVR

    450/750V

    300/300V

    300/500V

    铜芯聚氯乙烯绝缘阻燃电线

    铜芯聚氯乙烯绝缘阻燃电缆

    铜芯聚氯乙烯绝缘阻燃软电缆



    注:

    表中列出型号均为每个品种系列的代表。

    关于产品的技术特性、条件及其它均等同于样本中对应的非阻燃电缆。

  • 电缆运行条件

    1、在空气中敷设

    1.1单芯电缆平行敷设时中心距离:185mm2及以下为电缆直径的2倍,240mm2及以上为90mm.。
    1.2 周围环境空气温度:40℃
    1.3导体的长期最高工作温度:70℃

    2、直埋敷设

    2.1单芯电缆不接触敷设时,电缆中心距离为电缆直径的2倍。
    2.2土壤温度:25℃
    2.3导体的长期最高工作温度:70℃ ;土壤温度系数:1.0℃.m/w
    2.4直埋深度:0.7m

    电缆安装使用

    1、电缆的选择

    1.1电缆的额定电压U0/U(Um)示为:UO是电缆设计用的导体对地或金属屏蔽之间的额定工频电压,U是电缆设计用的导体间的额定工频电压,Um是设备可承受的最高系统电压的最大值。
    1.2根据电缆的敷设环境及负荷的不同,正确设计选择电缆的型号规格。非铠装型适用于架空、室内、隧道、电缆沟等场合,不能承受机械外力作用;铠装型同非铠装适用的条件外可直埋于地下,能承受一定的机械外力作用。单芯电缆不允许敷设在产生磁性管道中。易燃易暴、化学腐蚀性及高温、低温等场合应选择特殊型号的电缆。

    2、储存和运输

    2.1电缆在储存中,应规范包装避免长期露天阳光暴晒,两端头可靠密封,不允许长期存放于潮湿的环境中且电缆盘不能平放。运输时应考虑盘高并有效固定,吊装时不允许几盘同时吊装,严禁从高处推下。

    3、敷设安装

    3.1电缆敷设应采用专用工具,如放线架、导辊等,敷设过程中防止机械损伤,远离热源。
    3.2 电缆穿管敷设时,管道内径不小于电缆外径的1.5倍,多根电缆穿管时禁止电缆拧绞挤压,管道有足够的容量,要求电缆的总面积不超过管内总面积的40%.
    3.3电缆敷设最低温度不低于0℃,弯曲半径不小于20倍。
    3.4当采用牵引导体夹头方式敷设时,允许最大牵引力为P=OA(N),A导体截面. O为50N/mm2(铜)和30N/mm2(铝)。

    4、试验

    安装结束后电缆不带负荷下进行绝缘电阻测试,必要时可进行交流工频耐压试验,历时1min.
